透過CCMT2018看國產機床工具技術進步
【透過CCMT2018看國產機床工具技術進步】
隨著CCMT展會國際影響力不斷提升，國產機床工具展品水平也在不斷提高。特別是CCMT2018上，隨著行業轉型升級步伐的加快，國產機床工具展品創新紛呈，亮點頗多。本文根據行業資深技術專家邵欽作老師在協會內部的講座內容整理，涉及國產重型機床、車銑復合及加工中心、數控車床及車削中心、數控磨床、齒輪加工機床、特種加工機床、檢測儀器、智能化數控系統及智能化機床等八個產品領域。
一、重型機床（龍門銑、立車臥車、落地鏜床等）類
技術特點
結構形式多樣化：棟梁、定梁、龍門移動式、高架式、單雙動柱式等；功能復合：車、銑、鏜、磨、鉆孔、攻絲等多工序精密加工；雙擺角銑頭國產化取得進展；直驅技術應用：電主軸、直線電機、力矩電機轉臺等；技術指標有所提升。
典型展品
1.濟南二機床集團有限公司

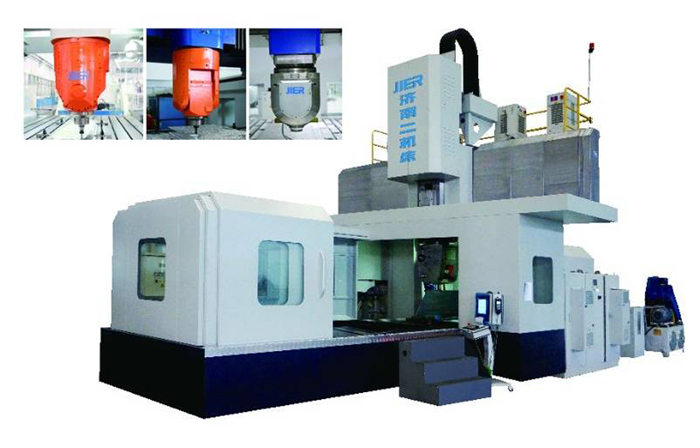

XHSV2525A×40高架式五軸聯動高速鏜銑加工中心
高架式龍門結構，自制雙擺角銑頭；工作臺尺寸2500×4000mm；橫梁快移速度(X)15000mm/min；額定輸出功率(S1/S6-40%)37/46kW；額定輸出扭矩(S1/S6-40%)60/73Nm；轉速范圍10～24000r/min；刀庫容量32把。
2.上海拓璞數控科技股份有限公司

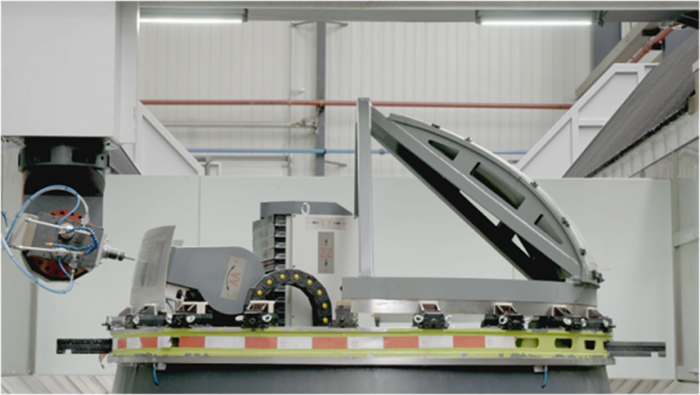

VMMS系列運載火箭貯箱箱底五軸龍門式加工中心：雙五軸鏡像銑系統
龍門加工中心配五軸雙擺角銑頭，對稱配置四軸鏡像運動支撐機構，與刀具同軌跡運行，支撐機構上有激光掃描測量裝置，實時測量實現曲面重構，具備程序自動補償功能，實現五軸柔性加工。箱底柔性裝卡和自動上下料，阻尼多點支撐減震加工，水侵式超聲波非接觸測量。主軸轉速20000r/min；主軸功率24kW。
3.齊重?cái)?shù)控裝備股份有限公司

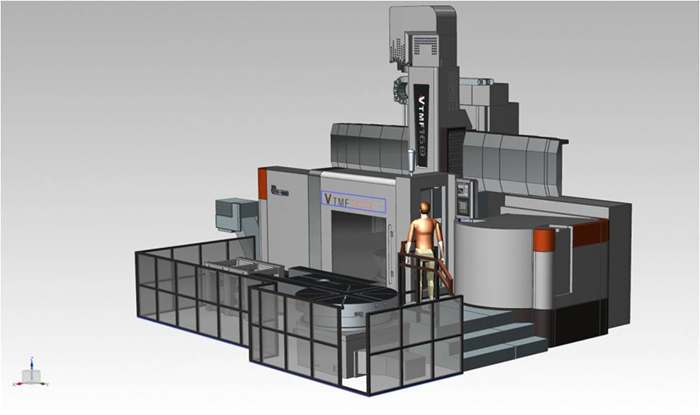

VTMF160立式銑車柔性加工單元
為船用燃?xì)廨啓C(jī)機匣加工而研制的立式銑車柔性加工單元新產品，機匣一次裝卡能完成車、銑、鏜、磨、鉆孔、攻絲等多工序精密加工，該裝備配有壽命監控、精度監控、健康預警等管理系統，可通過云端實現機床的遠程監控與維護。最大加工直徑1600mm，最大工件高度1200mm，工作臺最大承重8t。
二、車銑復合及加工中心類
技術特點
機床動靜剛度和熱性能普遍提高；直驅技術應用：電主軸、力矩電機轉臺、直線電機驅動等；精度、速度等技術指標提高；智能化技術應用；軟件技術應用；自動化成線技術；多軸聯動、復合加工中心。
典型展品
1.沈機集團昆明機床股份有限公司

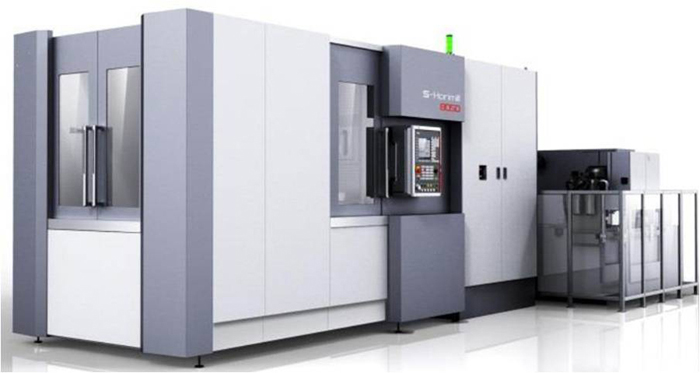

HoriMill63精密臥式加工中心
采用德國電主軸和數控系統（含伺服電機）；力矩電機；主電機功率52/73kW；直線軸定位精度0.007mm；轉臺定位精度5″；工作臺尺寸2-630×630mm；工作臺承重1.2t；刀庫容量40把。
2.江蘇哈博精密機械科技有限公司

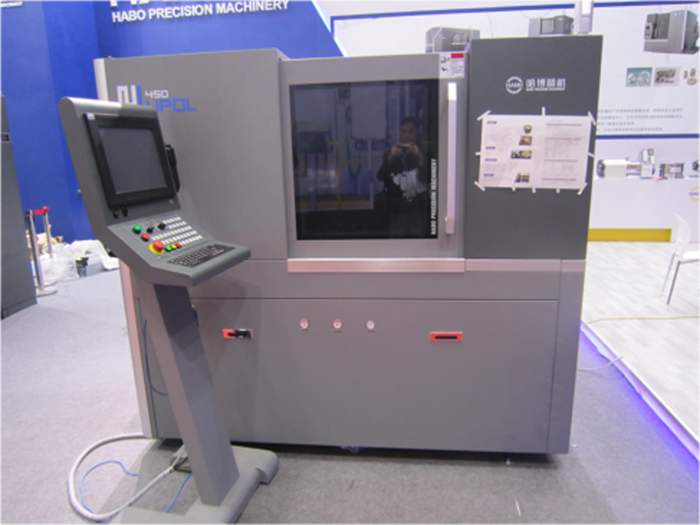

UPDL450型超精密單點金剛石車床
加工范圍Φ450×300mm，主軸跳動≤0.1μm，重復定位精度≤1角秒，定位精度≤±0.15μm。
HardT型超精密超硬車床
加工范圍Φ380×350mm，主軸跳動≤0.2μm，定位精度1μm，重復定位精度0.2μm。
3.寶雞機床集團有限公司

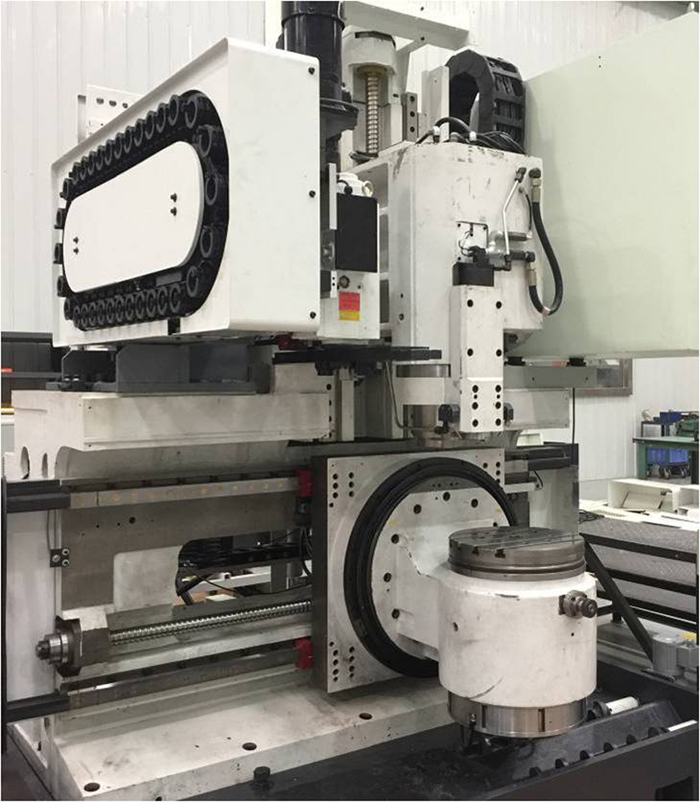

BMC-500TV銑車復合加工中心
懸臂式結構、直驅技術的雙轉臺；武漢華中848CM數控系統；核心功能部件φ400mm高速銑車復合BC雙軸轉臺自行研發制造；滾珠絲杠：陜西漢江；滾動導軌：廣東高新凱特；鏈?zhǔn)降稁?kù)：臺灣產品；銑主軸：歐系品牌。機床工作臺直徑φ400mm；銑削主軸轉速20000r/min；車削主軸轉速1500r/min。
三、數控車床及車削中心類
技術特點
剛度、穩定性提高；多主軸、多刀架車削中心較快發展；動力刀塔功能擴展：車、銑、鉆；加工技術指標提高；自動化水平提高了效率。
典型展品
1.浙江海德曼智能裝備股份有限公司

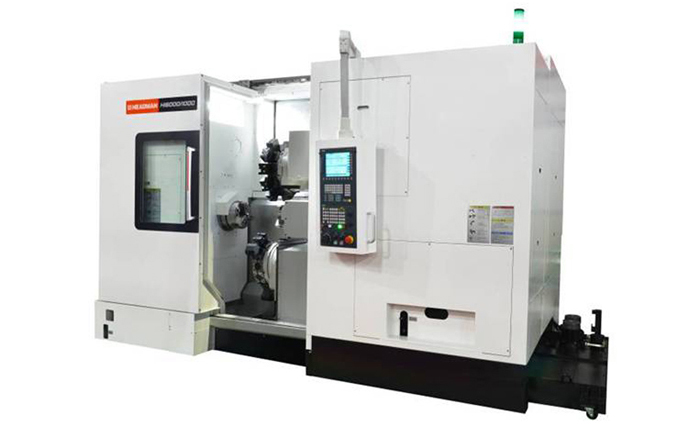

Hi6000雙主軸雙刀塔車銑復合中心
結構設計先進，緊湊合理，復合程度高，機床精度較高。主軸孔的徑向跳動靠近主軸端面0.003mm；主軸孔的徑向跳動距主軸端面300mm處0.008mm；主軸定心軸徑的頸向跳動0.003mm；主軸端面跳動0.003mm；雙向定位精度(X、Z)0.008mm。
2.四川普什寧江機床有限公司

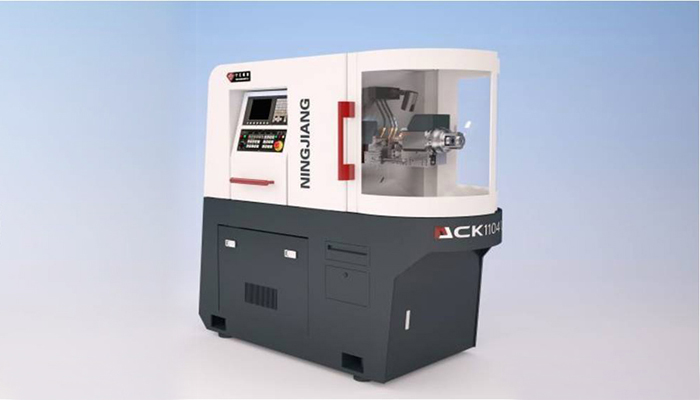

CK1104VI數控縱切自動車床
自主研制16000r/min主、副主軸，機床結構緊湊，精度高，能替代進口產品。最大加工棒料直徑4mm；最大加工零件長度30mm；主軸最高轉速16000r/min；主軸電機功率0.75/1.1kW；副主軸最高轉速16000r/min；副主軸電機功率0.75/1.1kW；快速移動速度20m/min；控制軸數(直線)6軸；重復定位精度0.002mm(ISO)；刀具數量(標準)11把。
四、數控磨床類
技術特點
人造花崗巖床身應用；直驅技術應用加快；自動化和智能化技術應用；磨削應用軟件；磨削技術指標和效率提高。
典型展品
1.上海機床廠有限公司
全自動曲軸類零件加工線
本項目由1臺端面外圓磨床、1臺曲軸磨床、1臺六關節機器人組成自動生產線CPK1.67，外圓磨床配置進口斷面對刀儀，曲軸磨床配置進口角度定位和端面自動定位儀及曲軸在線測量?jī)x。具有端面定位相角定位、偏心點自動檢測、在線圓度檢測和圓度補償功能，自動化程度和可靠性高。最大磨削直徑200mm；最大工件重量35kg。
2.大連科德數控股份有限公司
KToolG3515五軸工具磨床
高精度五軸聯動數控工具磨床，床身采用礦物鑄石材料，砂輪主軸采用專用同步主軸電機驅動，體積小，扭矩大，穩定性強。配備大連光洋自主研發的總線式數控系統GNC61和磨削工藝軟件系統G-TOOL，加工刀具種類齊全。配備氣動鎖刀缸，完成拉刀功能，自動調節鎖刀壓力。選配自動上料裝置，實現自動上下料，實現一人看管多臺機床或無人看管，提高加工效率。選配移動中心架，實現超長刀具加工。加工能力：工件最大直徑φ350mm，主軸最高轉速9000r/min。
五、齒輪加工機床類
技術特點
數控車齒機產品化；自動化、智能化水平提高；直驅技術應用加快；軟件應用；環保型干切工藝應用；滾齒銑棱復合機床；齒輪加工自動化生產線。
典型展品
1.重慶機床（集團）有限責任公司

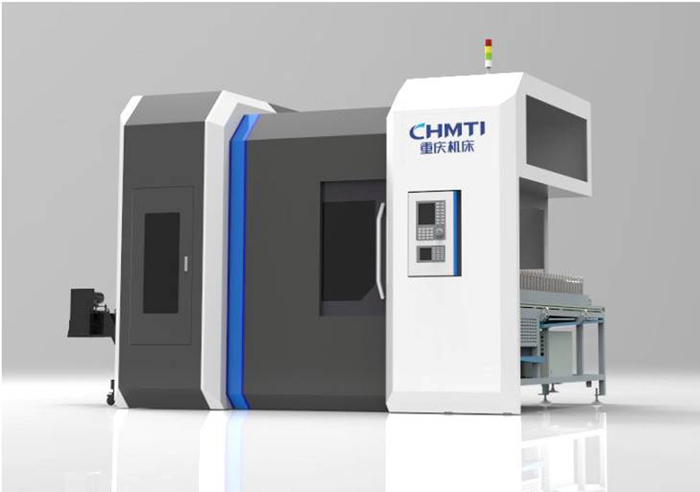

Y8030CNC數控車齒機
新型齒輪高效加工方式，可對齒向修形，加工效率比插齒高4倍，特別適合內齒輪加工。最大工件內齒齒根圓直徑φ300mm，最大工件外齒直徑φ300mm，最大模數4mm，車齒刀具主電機功率、工作臺主電機功率29.3kW。
2.宜昌長機科技有限責任公司

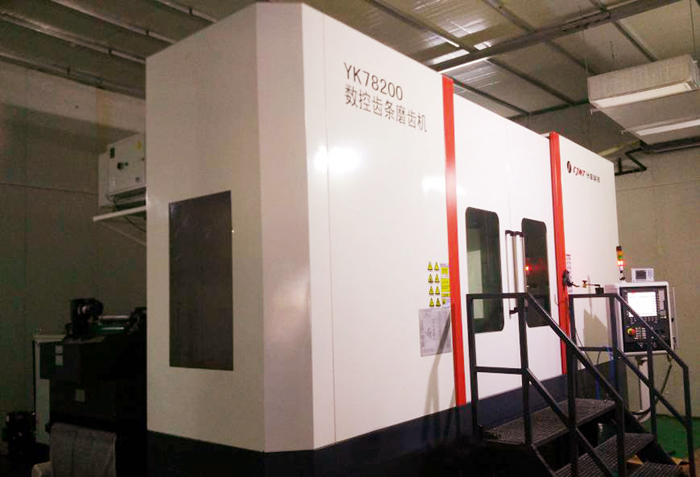

YK78200七軸四聯動數控齒條磨齒機
齒條磨床采用金剛滾輪修形技術和聲納技術進行砂輪修整，加工余量自動分配。最大加工模數20mm，最大加工工件(20°斜齒)長度2000mm，加工斜齒條最大角度±20°，砂輪主軸轉速1-4000r/min，最大砂輪寬度105mm，砂輪直徑φ210-400mm，行程(X/Y/Z1/Z2)500/2000/420/105mm，進給速度(X)10000mm/min，磨削精度4級(GB10096-88)。
六、特種加工機床類（含電火花加工機床和激光加工機床）
電火花加工機床技術特點
機床剛度和穩定性提高；工作臺自動升降；自動穿絲、張力穩定技術；多軸聯動應用；直驅技術應用；專家系統擴展；機床加工精度和性能提高。
激光加工機床技術特點
采用光纖激光器、功率增大趨勢；機床軸運動速度加快；機床軸定位精度提高；光束聚焦質量提高；軟件功能更加豐富。
典型展品
1.北京北一機床股份有限公司

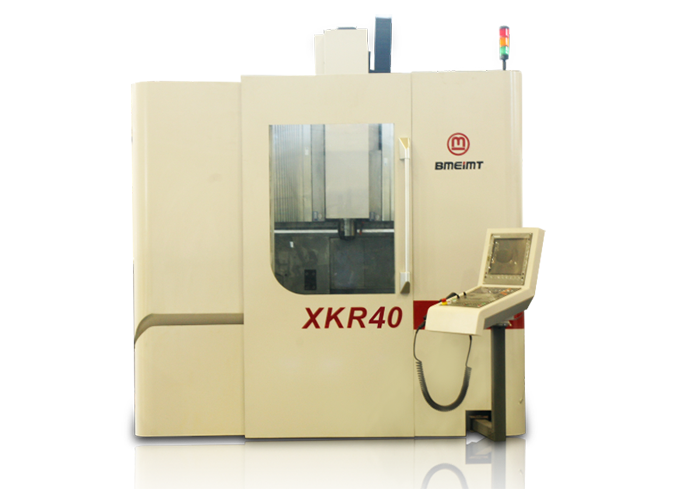

XKR40-3D增減材復合機床
在五軸加工中心基礎上增加了激光頭。工作臺最大回轉直徑φ450；X/Y/Z軸行程500/500/400mm；X/Y/Z快移速度30m/min；A/C軸轉動范圍-100-+10°/360°；主軸最高轉速10000r/min，48Nm；激光器功率4.5kW。
2.北京市電加工研究所，北京迪蒙數控技術有限責任公司
UT300A油槽自動升降式精密數控電火花成形機床
油槽自動升降、超光加工、高精度等技術具有先進性。工作臺尺寸600×400mm；行程(X/Y/Z)300×210×270mm；工件重量400kg；最大電極重量50kg；控制軸/聯動軸數4/4，可擴充為5/5；最小電極損耗0.1%；最大加工電流50A；表面粗糙度Ra0.1μm(銅/鋼)；模具鋼加工效率≥500mm3/min(50A)，≥1000mm3/min(100A)；總輸入功率9kVA。
3.江蘇亞威機床股份有限公司

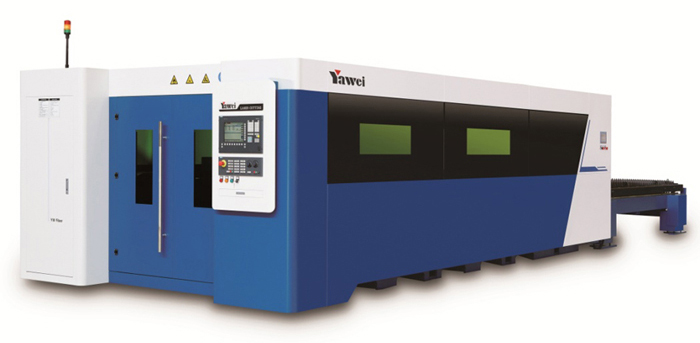

HLF-1530第二代光纖激光切割機
各項指標以及主要?jiǎng)?chuàng)新技術等方面特色明顯。行程(X/Y/Z)3100/1550/120mm；定位速度(X、Y/Z)120/60m/min；最大合成速度(X、Y)170m/min；加速度(X、Y、Z)20m/s2；定位精度±0.03mm；重復定位精度0.02mm；切割加工精度±0.1mm；割縫寬度0.15-0.3mm；工作臺最大載重750kg；整套機床占地面積11400×5000mm；整機重量11t。
七、檢測儀器類
典型展品
1.哈爾濱量具刃具集團有限責任公司

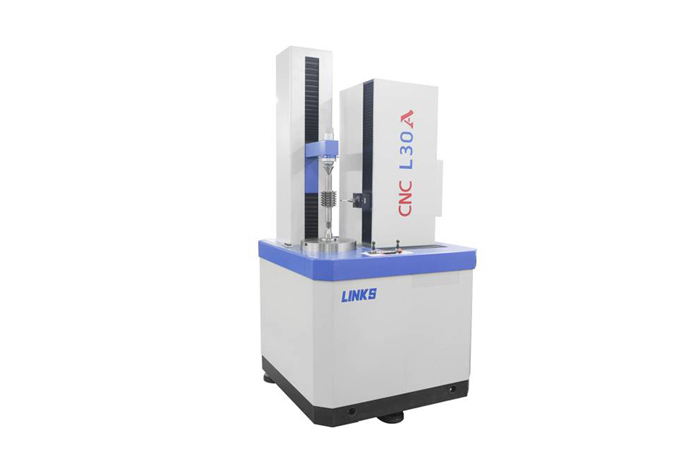

L30A齒輪測量中心
三維側頭，多種齒形測量軟件，工件系統自動找正，高精度回轉主軸直線電機運用等新技術的運用。可測齒輪模數0.5～20mm；可測齒輪外徑450mm；上下頂尖距離20～700mm；測頭至下頂尖距離0～390mm；螺旋角范圍0～90°；可承載最大重量300kg。
2.深圳市中圖儀器股份有限公司

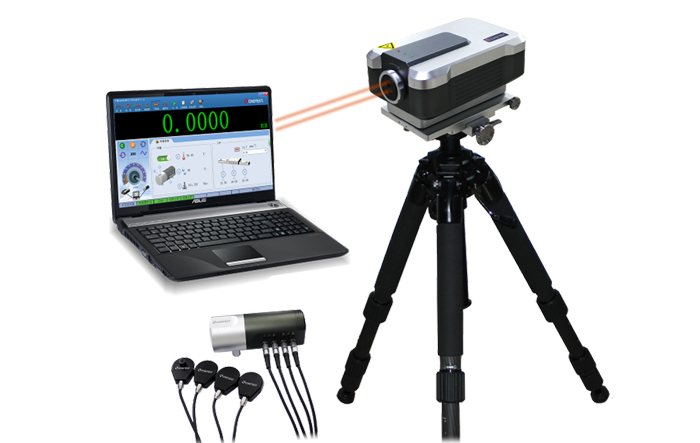

SJ6000激光干涉儀
檢測機床各項誤差及修正，檢測坐標測量機位移精度及對靜態/動態誤差測量和補償，對位移傳感器檢定，以及形位誤差等幾何量的檢測；效率高、測量精度高、速度快、抗干擾能力強、最高測速下分辨力高及測量范圍大；穩頻精度0.05ppm；測量距離(0～80)m；測量精度0.5ppm(0～40)℃；測量分辨力1nm；動態采集頻率50kHz。
八、智能化數控系統及智能化機床類
典型展品
1.華中數控股份有限公司

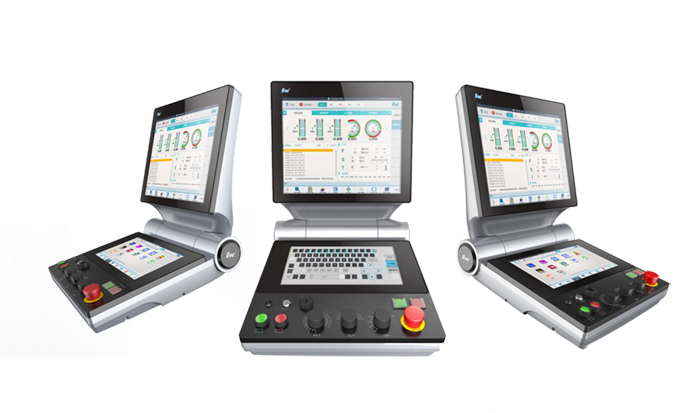

iNC-848D智能化數控系統
智能化功能：質量提升，精度、質量提升，7項補償和刀具管理等功能；工藝優化：加工效率提升，8項加工工藝優化功能；健康保障：保障設備安全完好，9項診斷、保障功能；生產管理：提高管理和使用效率，6項生產管理功能。
| 主要指標 | 國外同類產品 | 本產品 |
| 最大通道數 | 10 | 10 |
| 最大控制軸數 | 32 | 64 |
| 最大聯動軸數(每通道) | 8 | 8 |
| 最小插補周期 | 0.25ms | 0.125ms |
| 系統分辨率 | 1nm | 1nm |
| 總線接口 | Profibus | 支持兩種 |
| 小線段、樣條插補 | 有 | 有 |
2.寶雞機床集團有限公司

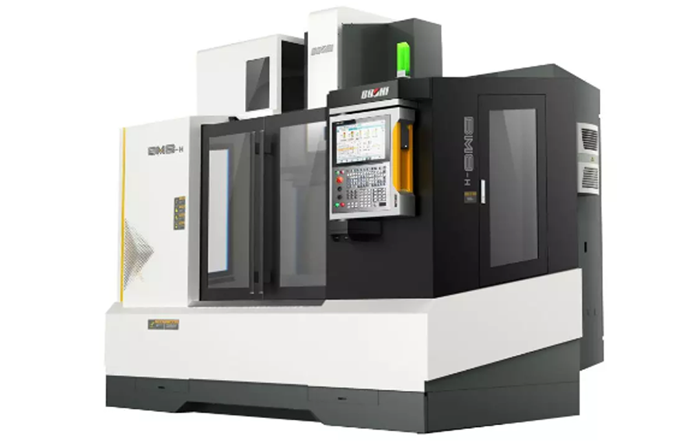

智能立式加工中心BM8-H
數控系統：寶雞數控系統B-800M；新增傳感器：溫度傳感器12個，振動傳感器2個，光柵尺3根，視覺傳感器1個。

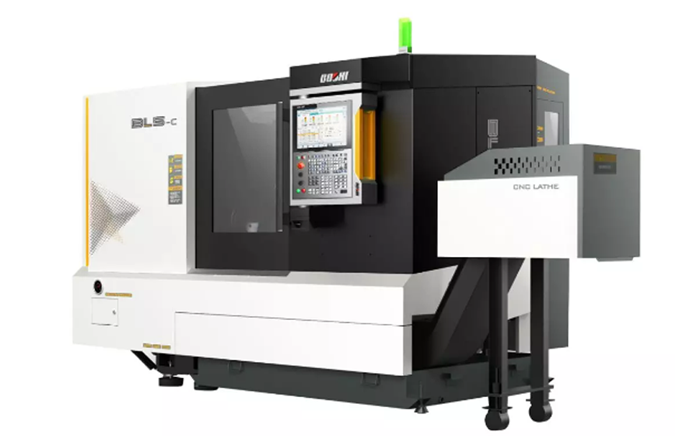

智能數控車床BL5-C
數控系統：寶雞數控系統B-800T；新增傳感器：溫度傳感器12個，振動傳感器2個，光柵尺2根，視覺傳感器1個。
（整理：蘭海俠）
